ievads
Ruļļu sagriešanas iekārta ir piemērota dažādiem īpaši lieliem ruļļmateriāliem, piemēram, papīram ar mazāk oglekļa saturu. krītpapīram, cigarešu iesaiņojumam, ruļļu griešanai un pārtīšanai, piemēram, pašlīmējošajam papīram, termopapīram, kraftpapīram, dubultā līmpapīram un rēķinu papīram.
Darba princips
1. Barošana: novietojiet izejmateriāla rulli uz atritināšanas statīva. Ievadiet to mašīnā, izmantojot atritināšanas ierīci, kurā parasti tiek izmantotas hidrauliskās automātiskās padeves vai manuālās padeves metodes.
2. Griešana: iekārta griež izejmateriālu iepriekš iestatītā garumā vai platumā, izmantojot augstas-precizitātes griešanas asmeņus. Griešanas kontrole ietver statiskos un dinamiskos režīmus: statiskā griešana precīzi apstājas griešanai iestatītajā garumā, bet dinamiskā griešana notiek materiāla kustības laikā.
3. Pārtīšana: Šķeltie ruļļi tiek ievadīti pārtīšanas blokā. Izmantojot uztvērēju-vārpstu un spriegojuma kontroles sistēmu, materiāls tiek pārtīts ruļļos, nodrošinot kompaktu tinumu un gludas, plakanas gala virsmas.
Galvenie tehniskie parametri
|
Vārds |

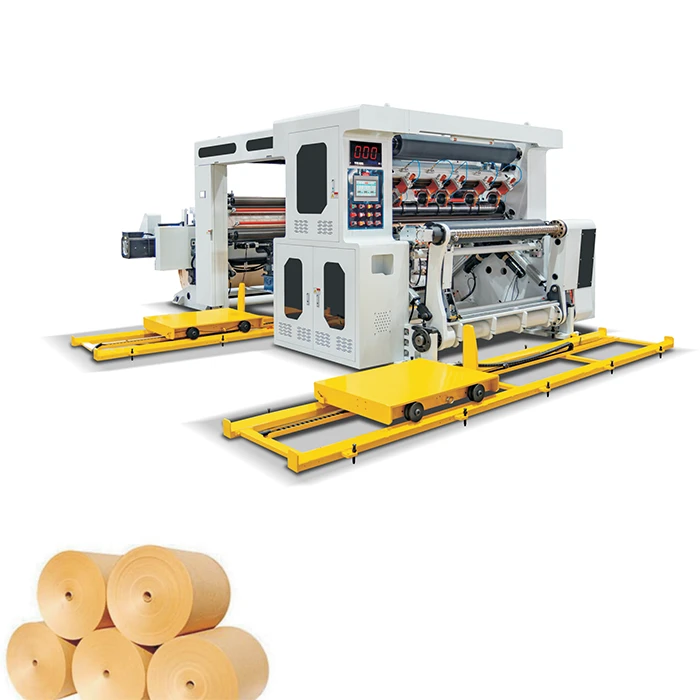

Roll to Roll Griešanas mašīna |
||
|
Modelis |
SYF-1300L |
SYF-1600L |
SYF-2000L |
|
Maksimālais attīšanas platums |
1300 mm |
1600 mm |
2000 mm |
|
Maksimālais attīšanas diametrs |
∅1800 mm |
∅1800 mm |
∅1800 mm |
|
Min. šķēluma platums |
50 mm (līdz materiāliem) |
50 mm (līdz materiāliem) |
50 mm (līdz materiāliem) |
|
Maksimālais pārtīšanas diametrs |
∅1300 mm |
∅1300 mm |
∅1300 mm |
|
Ātrums |
10-600m/min |
10-600m/min |
10-600m/min |
|
Kopējā jauda |
48kw |
52kw |
63kw |
|
Barošanas avots |
380V/50hz |
380V/50hz |
380V/50hz |
|
Svars |
9000 kg |
11000 kg |
14000 kg |
|
Kopējais izmērs (L×W×H) |
5300x3350x2150 (mm) |
5300x3650x2151 (mm) |
5300x4050x2152 (mm) |
Funkcijas
1. Portāla struktūra: tiek izmantots portāla rāmja dizains, lai nodrošinātu augstu mašīnas stabilitāti, samazinot vibrāciju griešanas laikā, lai nodrošinātu griešanas precizitāti.
2. Liels ātrums: sasniedz maksimālo mehānisko ātrumu 400 metri minūtē, apmierinot liela mēroga ražošanas prasības.
3. Augsta automatizācija: parasti izmanto importētas PLC un HMI vadības sistēmas ar automātisku skaitīšanu, trauksmes funkcijām un automātisku gatavā produkta izkraušanu.
4. Precīza spriegojuma kontrole: digitālā konusveida kontrole un precīzas piedziņas tehnoloģija ar parametru iestatījumiem, izmantojot HMI, nodrošina kompaktu tinumu un konsekventu iekšējo/ārējo spriegojumu gatavajos produktos.
paraugs
Iepakojums un piegāde
Populāri tagi: ruļļu griešanas mašīna, Ķīna ruļļu griešanas mašīnu ražotāji, piegādātāji, rūpnīca
